Mappa tattile con la nuova Canon Arizona 1360 GTF

La formula per una mappa tattile perfetta

La realizzazione di una mappa tattile accessibile segue un processo preciso e collaudato.
La formula è semplice: Trascrizione in Braille + Progettazione + Elaborazione delle parti in rilievo + utilizzo della tecnologia PRISMAelevate XL + stratificazione di stampa = mappa tattile completa e funzionale.
Grazie a questo metodo, ogni progetto prende forma trasformandosi in uno strumento concreto di orientamento per persone non vedenti e ipovedenti.

Produzione di mappe tattili in Braille: analisi delle esigenze

Quando riceviamo richieste di produzione di mappe tattili con Braille, il primo passo è sempre l’ascolto del cliente.
Analizziamo nel dettaglio ogni esigenza:
la mappa sarà installata all’esterno o all’interno?
Esistono vincoli dimensionali per supporti già presenti (come leggii)?
È necessaria la predisposizione per il fissaggio?
Quali elementi devono essere in rilievo oltre al Braille?
Questa fase è fondamentale per garantire un risultato finale realmente funzionale e accessibile.

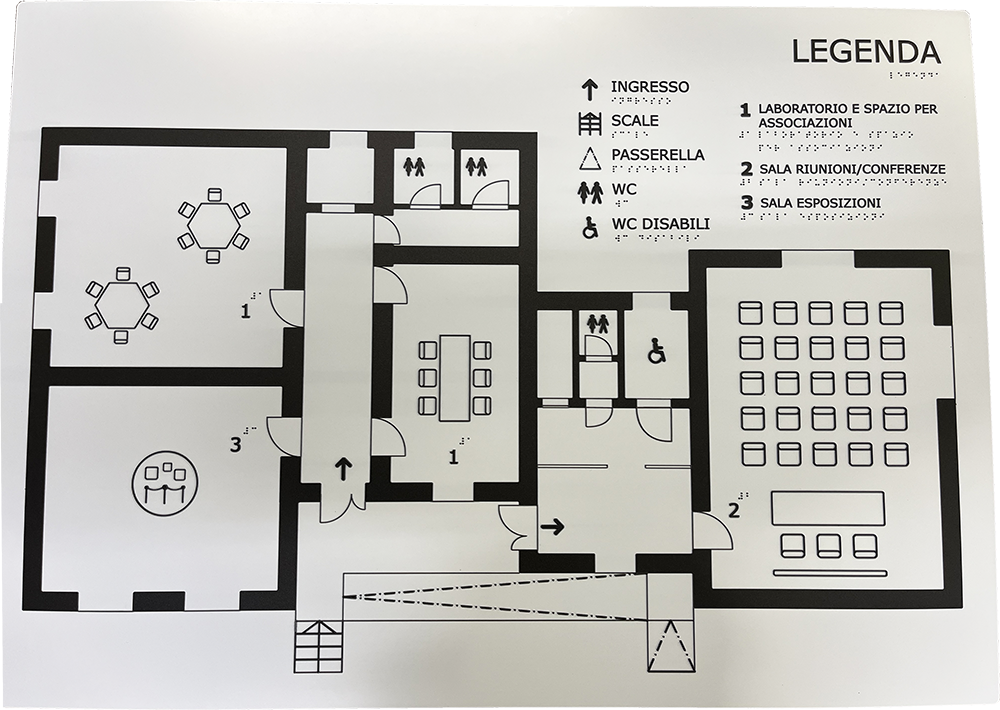

Dalla piantina tecnica alla mappa tattile accessibile

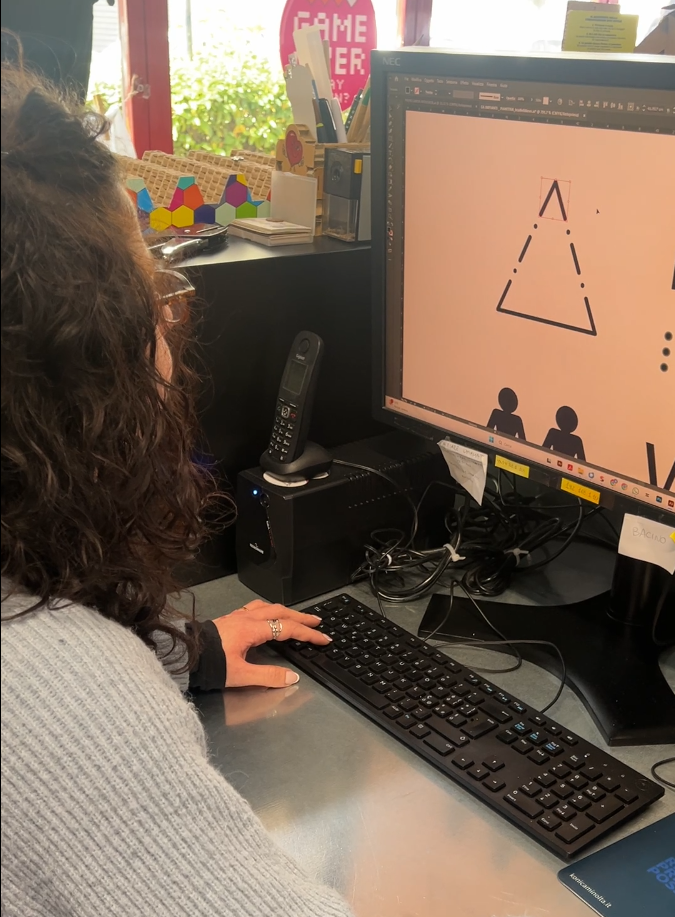

Nel caso specifico del progetto per EA Impianti, siamo partiti da una piantina tecnica realizzata con AutoCAD.
Il primo intervento è stato una pulizia grafica completa, eliminando linee, punti e dettagli superflui che avrebbero reso difficile la lettura tattile.
Successivamente abbiamo:

• individuato i punti di interesse
• inserito icone figurative intuitive
• aggiunto descrizioni testuali
• sviluppato una legenda chiara e leggibile

Questa fase ha portato alla creazione della prima bozza, fondamentale per validare la struttura della mappa.

Lavorazione del rilievo con PRISMAelevate XL

Una volta approvata la bozza, si passa alla fase più tecnica e delicata: la gestione dei rilievi.

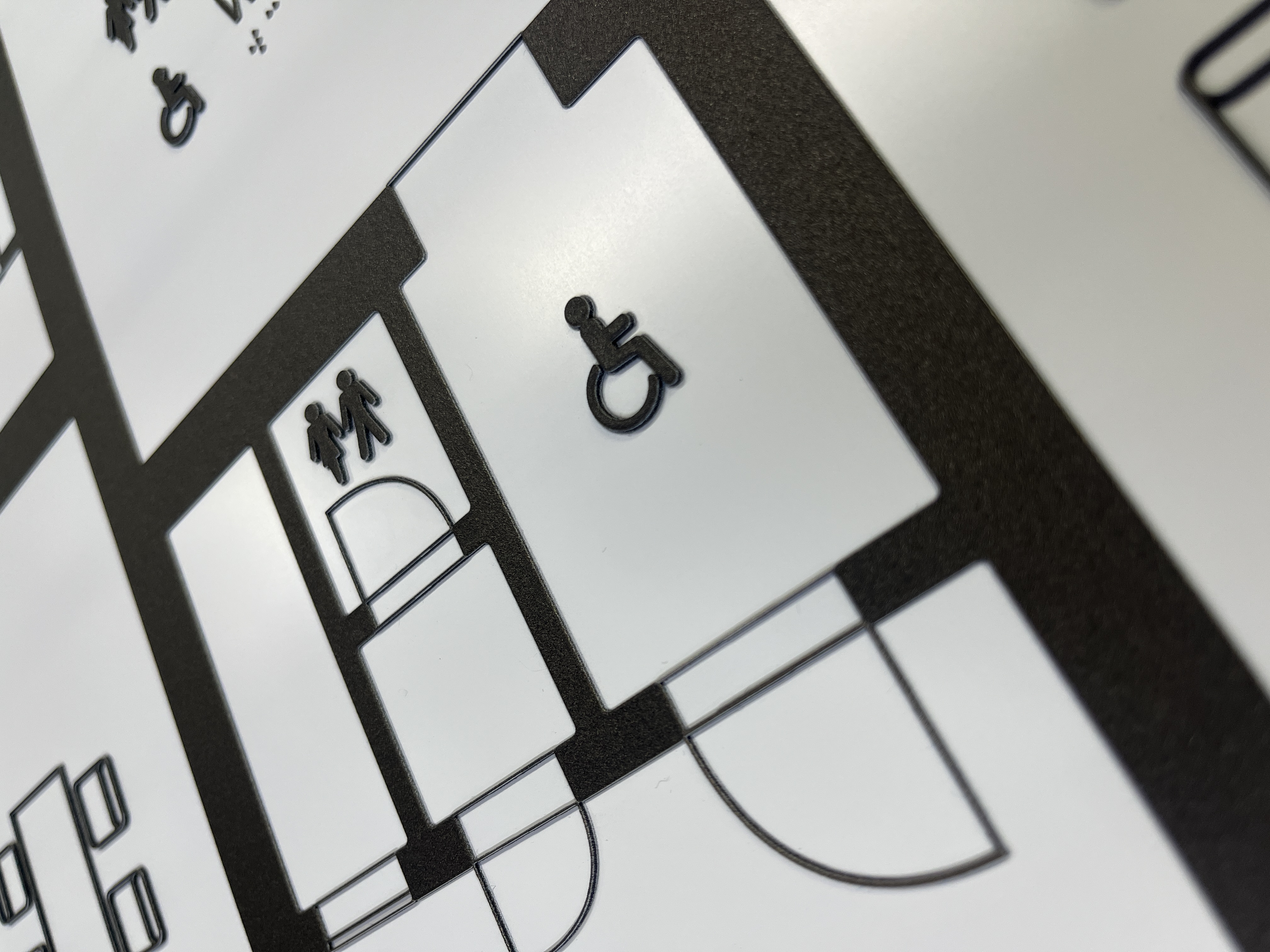

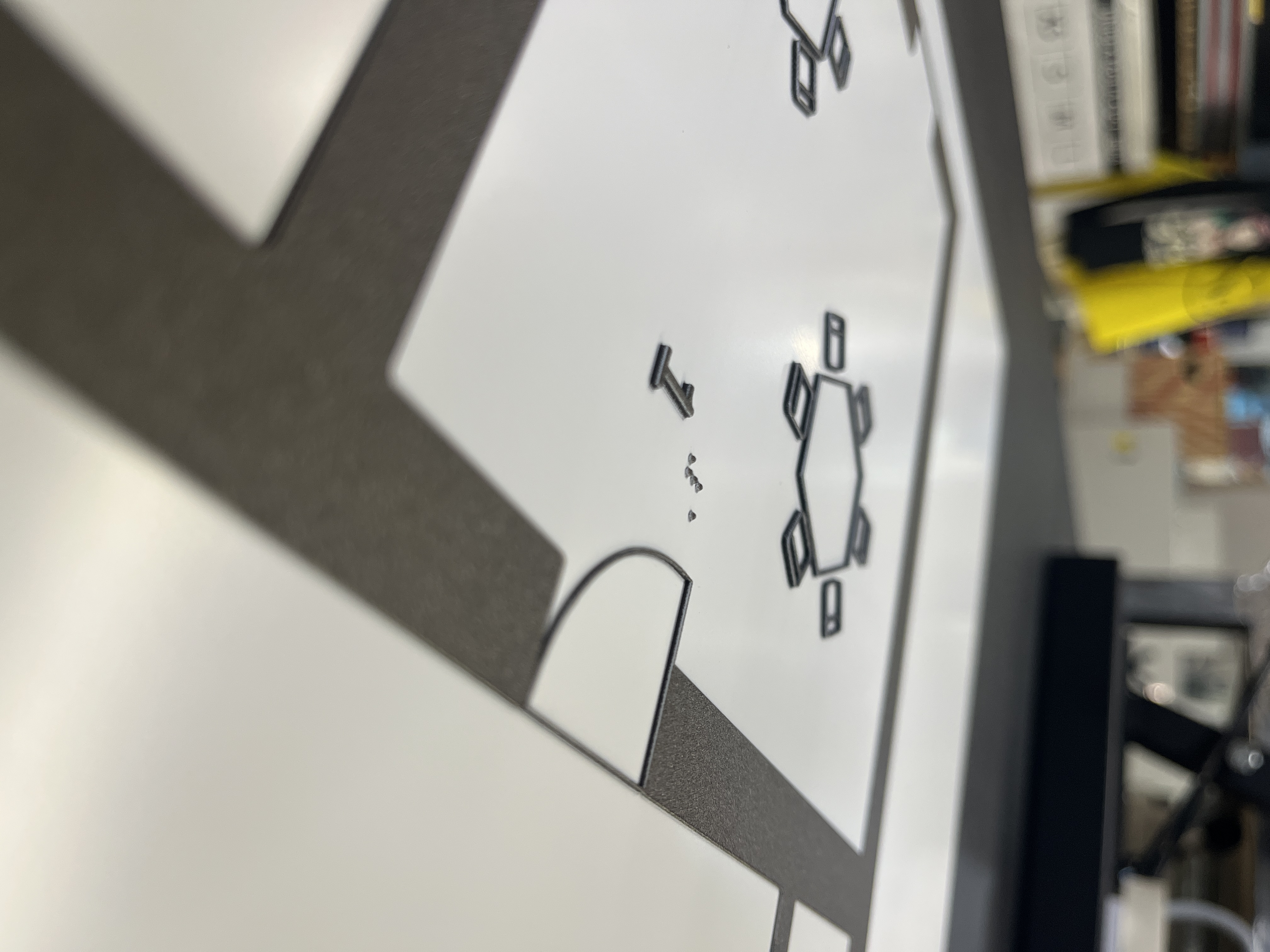

Attraverso la tecnologia PRISMAelevate XL, definiamo diversi livelli di spessore utilizzando intensità differenti di nero:
contorni → rilievo specifico
icone → rilievo differenziato
Braille → altezza ottimizzata per la lettura tattile.
Questo permette di ottenere una mappa: chiara visivamente, leggibile al tatto e realmente utile per l’orientamento autonomo.

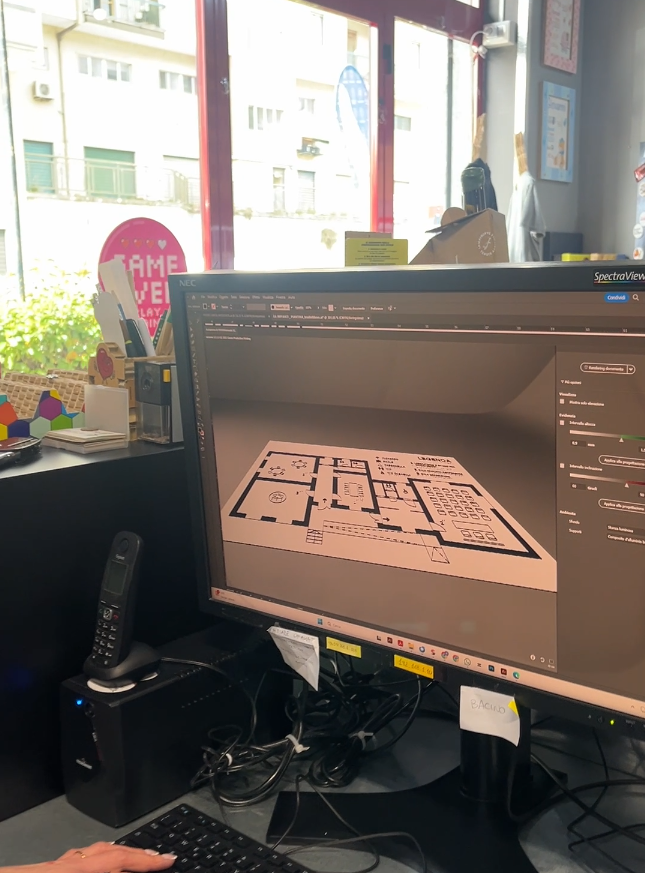

A supporto del cliente, realizziamo anche un rendering 3D della mappa, così da simulare il risultato finale prima della stampa.

Stampa tattile con Canon Arizona 1360 GTF

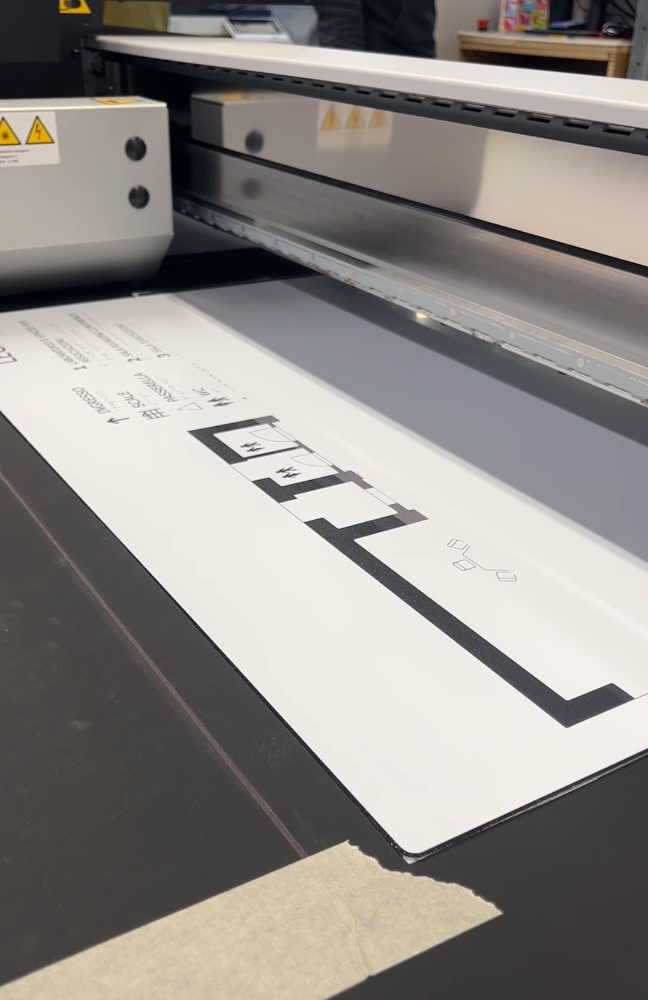

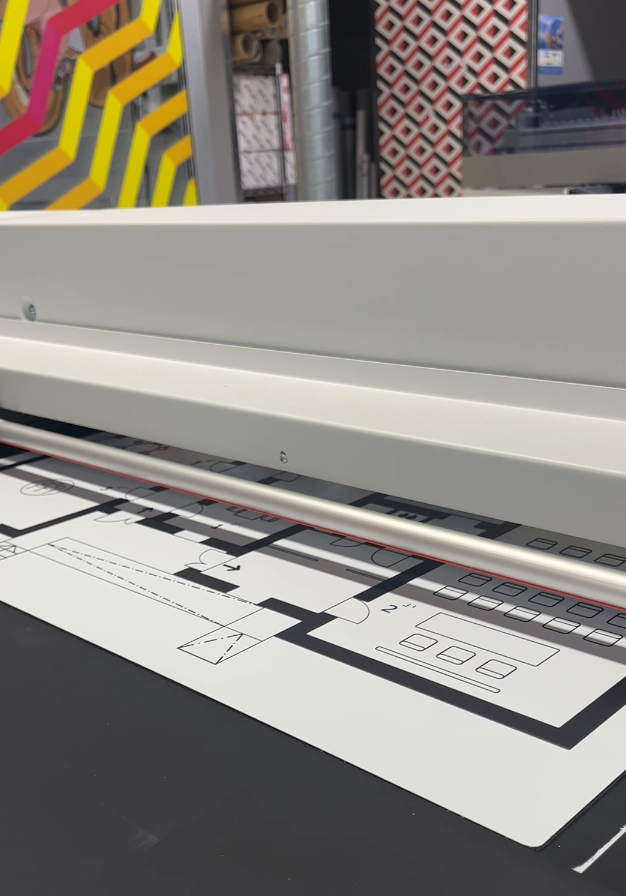

Dopo l’approvazione definitiva, il file viene preparato per la stampa sulla Canon Arizona 1360 GTF.
Il materiale scelto, in questo caso il dibond, viene tagliato su misura e posizionato con precisione sul piano di stampa.

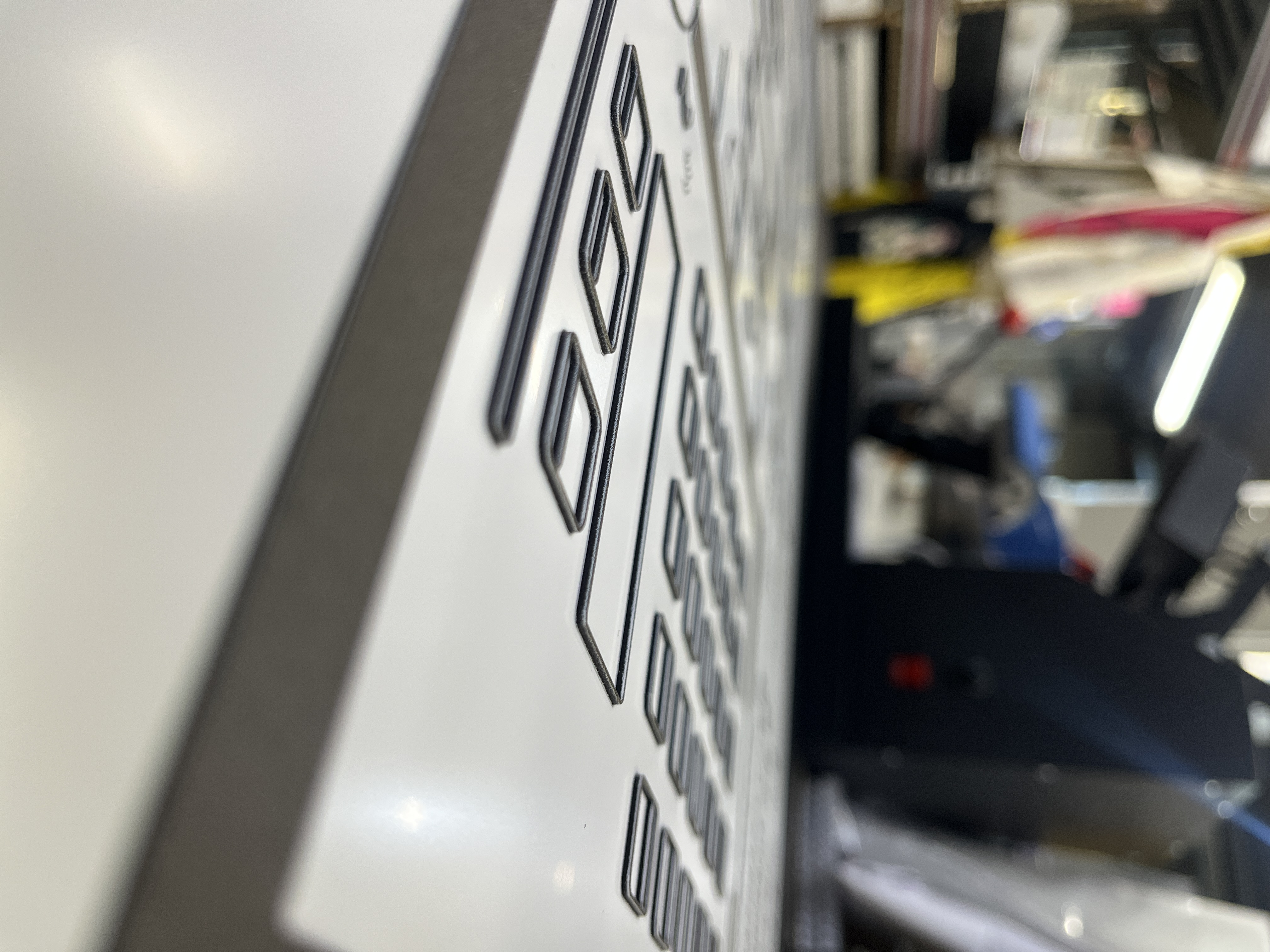

A questo punto inizia la fase più affascinante: la stratificazione dell’inchiostro.

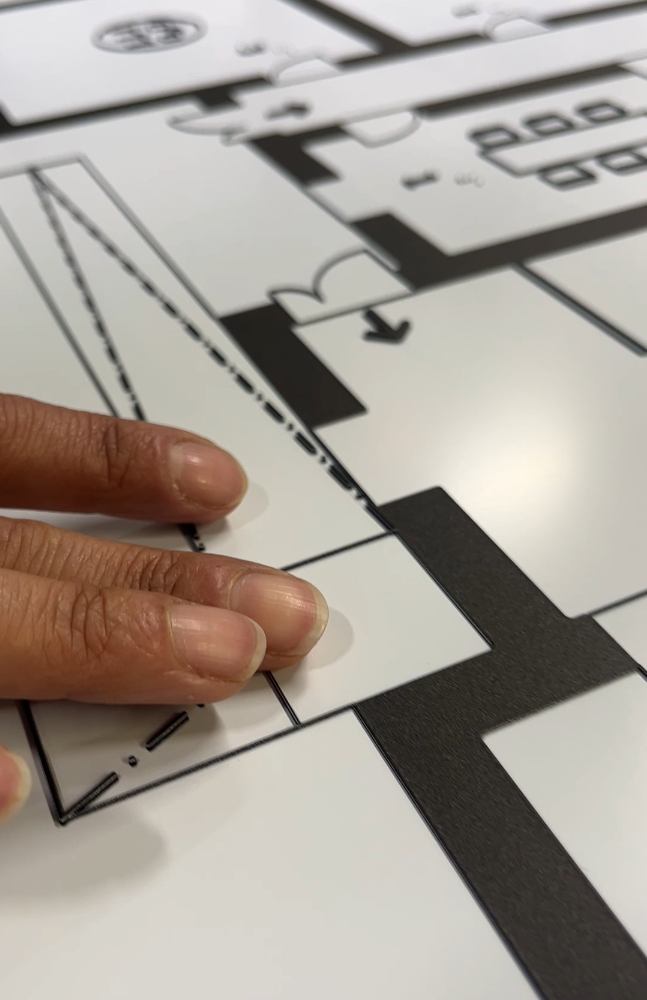

Strato dopo strato, la mappa prende vita, creando superfici percepibili al tatto e perfettamente definite.

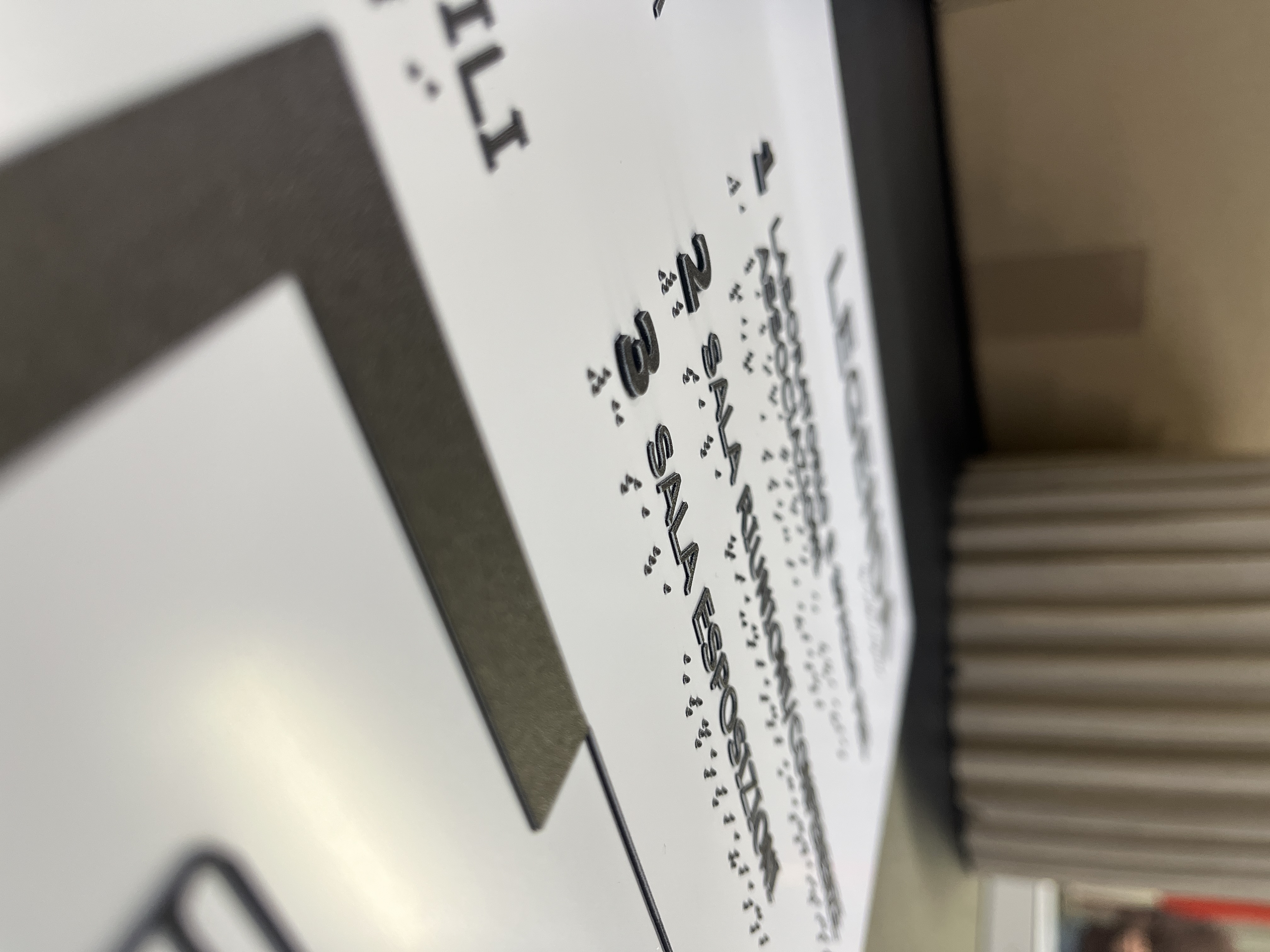

Una volta completata la stampa, eseguiamo un controllo finale accurato per verificare la leggibilità del Braille, la corretta altezza dei rilievi e la qualità complessiva del prodotto.
Infine, la mappa viene imballata con cura e spedita al cliente.

Mappe tattili accessibili: un processo firmato #BuonaStampa

La realizzazione di mappe tattili con Braille e rilievo è ormai un processo distintivo della #BuonaStampa.
Grazie all’utilizzo della Canon Arizona 1360 GTF e alla tecnologia PRISMAelevate XL, siamo in grado di garantire precisione, qualità elevata e accessibilità reale.
Perché l’accessibilità non è solo un dettaglio, ma un valore concreto.
